JTL-50F型光纖陀螺測斜儀是采用高精度光纖陀螺作為測量元件的新型測斜儀器，是針對磁性礦區及鐵套管中測量鉆孔斜度和方位而專門設計的新型高精度數字鉆孔測斜儀，用于磁性礦區及鐵套管垂直或定向孔的頂角和方位角的高精度測量，同時準確地測量鉆孔深度；廣泛應用于冶金、工程、水文、油田、煤田、地質等鉆孔測井*域。

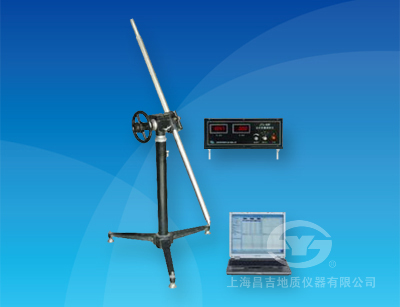

    儀器由地面控制箱、測斜探管、筆記本電腦組成，設計為便攜式；配有專用軟件可顯示和打印鉆孔測斜數據表、繪制鉆孔平面、剖面、側面投影圖以及空間軌跡圖。

一、主要技術特點

1、采用高精度的光纖陀螺作為方位角測量元件，體積小、壽命長、抗沖擊和振動、零點漂移小，是磁性礦地區和鐵套管的鉆孔中測量方位角**理想的定向傳感器，即避免了動力調諧陀螺的缺點又完善了動力調諧陀螺的優點。
2、采用高精度的雙軸傾角傳感器作為頂角的測量器件，經24位AD采樣、數據處理后得到頂角數據。

3、應用**優化數字信號處理進行測量系統的優化，準確測量頂角和方位角，使測量結果達到高精度的要求；應用動態補償技術消除陀螺儀的零點漂移，實現零漂移高精度測量。

4、應用現代數字通信長線傳輸技術，實現長電纜數字信號可靠傳輸，提高了儀器的抗干擾能力。

5、不需要地面定向，可以隨時測量鉆孔的真北方位角，省時省力，保證測量精度。

6、由地面控制箱將方位、深度信號混合后傳**計算機。

7、計算機地面數據處理、保存、畫出平面投影和三維軌跡圖。

 二、主要技術指標和參數
