本儀器是一種新型的高精度數字全空間井斜測量儀器，用于在非磁性礦區對工程孔、定向孔、水平孔、對接孔和巖心鉆孔等施工時進行定向和測斜。提供鉆孔的深度、工具面向角、頂角及方位角等參數，可廣泛應用于工程、水文、油田、煤田、地質等測井*域。

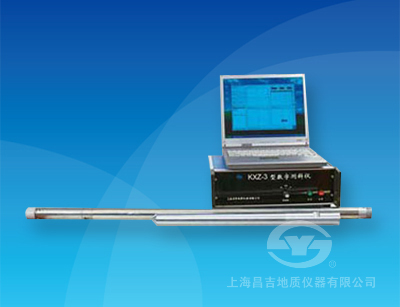

本儀器由筆記本電腦(自備)、地面控制單元、測斜探管三部分組成；采用數據編碼長線傳輸技術、電纜傳輸數據準確可靠；高性能傳感器測量結合數字信號處理技術，測量結果精度高、穩定性好；由RS-232串行口直接將數據上傳**筆記本電腦，顯示清晰、直觀的測量數據及平面、剖面、側面投影圖并存儲測量數據；連接彩色噴墨打印機可打印A4版面測斜數據、平面、剖面、側面投影圖及空間軌跡圖。
一、技術指標
|
1、測斜深度： |
≤1200米 ； |
|
2、參數參量范圍與誤差 |
頂角測量范圍及誤差：0～180°；誤差為±0.1° ；
方位角測量范圍：0～360° ；
頂角 1～3°或177～179°：誤差為±3.0° ；
頂角3～177°：誤差為±1.5° ；
工具面向角測量范圍：0~360° ； 誤差為 2.0° (備選參數) ； |
|
3、測量方式： |
定點測量，測點深度間隔及測點數任意確定； |
|
4、工作電源： |
AC 220V±10%，50Hz ； |
|
5、地面控制單元工作環境： |
溫度：-10℃～50℃ ；
相對濕度：≤85% ； |
|
6、測斜探管工作環境： |
溫度：0℃～75℃ ；
耐壓：≤15MPa ； |
|
7、測斜探管： |
外型尺寸：Φ40×1600(mm) ；
重量：7(kg) ；
|
|
8、記錄方式： |
實時記錄日期、時間，打印測量結果 。 |
