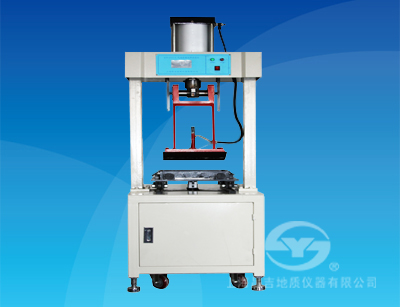

本儀器是根據中華人民共和G行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0703-2011《瀝青混合料試件制作方法（輪碾法）》規定的要求設計制造的，主要用于車轍試驗前對瀝青混合料試件做碾壓成型，該試件可供測定瀝青混合料的高溫抗車轍能力，瀝青混合料配比設計的高溫穩定性等瀝青混合料物理力學性質試驗時使用。
本儀器集機械、電氣、氣壓為一體，和同類產品相比，具有體積小、自動化程度高、功能強、操作方便等特點，是瀝青混合料碾壓成型的理想儀器。

一、主要技術特點
1、采用觸摸屏控制及顯示，工作參數可保存，操作簡單，設定方便。
2、試驗時過程數據可以實時顯示。
3、設備具有自診斷功能，有故障碼提示。
4、氣壓控制碾輪壓力在(0~20)kN范圍內可任意調整。
5、試模的高度可在(30~100)mm范圍內可任意調整。
6、安裝試模的夾緊機構先進，安全可靠使用方便。
7、碾輪溫度可根據試驗要求任意設定，溫控范圍寬、精度高、穩定性好，采用PWM調制方式進行溫度PID控制，當前溫度可實時顯示。
8、碾壓成型試件分兩個過程，每個過程都可自動完成，減少操作步驟，基本做到一鍵完成。
9、碾壓壓力控制精確，并可以在碾壓過程中實時顯示當前壓力值。

二、主要技術參數及指標
1、碾輪半徑：               500 mm，寬度為300 mm。
2、碾輪壓實線荷載控制范圍： (200~700)N/㎝（可任意調整，出廠前調整到300 N/㎝）。
3、碾輪壓實線荷載控制精度： ±3 N/㎝ 。
4、碾輪溫度控制范圍：       (室溫~200) ℃。
5、碾輪溫度控制精度：       ±5 ℃ 。
6、碾壓次數：               12次/min ± 1次/min。
7、試模規格：               300 mm ×300 mm ×（30~100）mm。
8、外型尺寸：               1200㎜×700mm×2000㎜（長×寬×高）。
9、整機重量：               350kg。
10、工作氣源：              公稱容積流量：40L/min，額定排氣壓力：0.7Mpa。
11、工作電源：                 AC380V、50Hz ，3.0kW（三相四線制、帶零線）。
